Calypso应用之常用报告介绍

2021-08-19 13:29:01 1071

蔡司三坐标Calypso常用报告中的标准输出报告，是日常使用频繁的报告类型。报告样式如下图所示，

有的时候，我们希望添加自定义变量显示更多内容

参考文章：Calypso应用技巧之自定义标准输出报告表头变量

有的时候，我们希望报告表头显示公司的Logo或蔡司的Logo

下面介绍修改标准报告表头Logo的操作方法：

路径：资源--用户输出格式设计--报告表头文件编辑

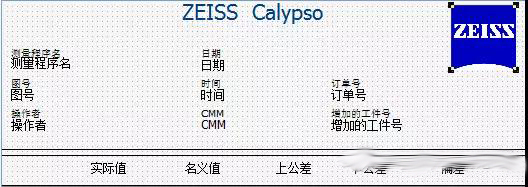

S1：打开页头编辑器，打开Calypso自带的页头模板vphead.gra

S2：选中ZEISSLogo，点击下图红色框选

S3：包含了几个操作步骤

鼠标左键点击右侧图标栏中

注：鼠标左键点击一下即可Calypso应用之常用报告介绍

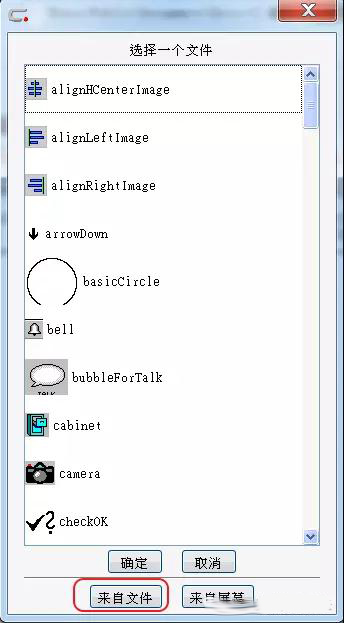

然后在表头空白处左键再点击一下，弹出如下的界面

点击“来自文件”，并选择Logo图片

注：建议Logo图片大小不要太大

S4：点击左侧图标栏中Calypso应用之常用报告介绍

注：否则鼠标左键点击任意位置，始终出现这个

S5：缩放Logo图片的大小，并移动到合适位置。保存表头vphead.gra文件

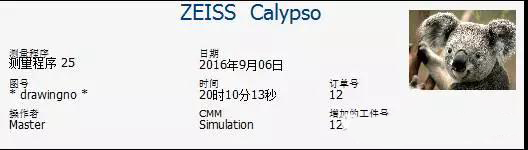

输出的报告如图所示
