蔡司三坐标应用之蜗轮磨损检测方案

2021-08-18 18:30:14 68

蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。蜗轮与蜗杆在其中间平面内相当于齿轮与齿条，蜗杆又与螺杆形状相似。

蜗杆的相关介绍参考文章：蔡司三坐标齿轮专题之蜗杆

对于蜗轮，相信大家都多少有了解。

如果蜗轮是和蜗杆配合用于机械传动。常见的检测方案是带有转台的固定式三坐标，结合曲线功能和特定结构的探针组（包括定制大小测针）实现齿面轮廓，周节偏差等参数检测

如果蜗轮是用于加工，相当于刀具。这种情况下，并非检测蜗轮是否合格，而是需要定期分析蜗轮的磨损量判定当前蜗轮是否可以继续用。

蔡司三坐标应用之蜗轮磨损检测方案

这篇文章介绍了蜗轮的磨损量检测方案（基于实际客户需求的测量方案）

准备条件：

ZEISS固定式探头设备（Contura；Accura;Prismo;XENOS均可，不需要转台）

曲线模块

PiwebReportingPlus或者Piweb网络版（PiwebSBS或PiwebEnterprise）软件

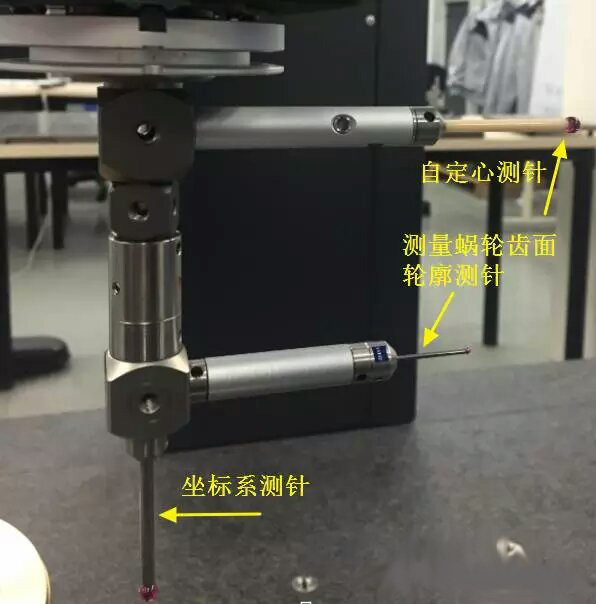

合适大小的探针（用于自定心测量和轮廓面测量）以及工装(三爪卡盘结合简易定位）

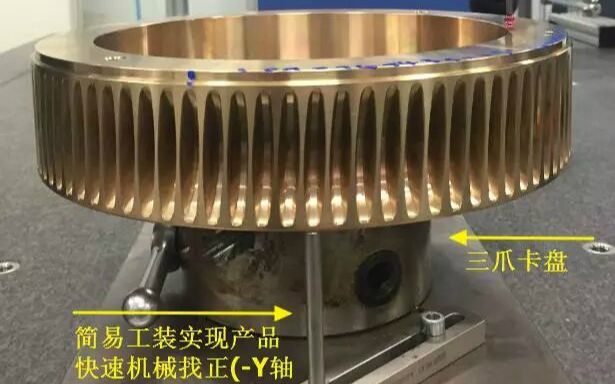

步：工装示意图

蔡司三坐标应用之蜗轮磨损检测方案

第二步：建立基本坐标系

使用了自定心点用于找正坐标系-Y轴

测量操作说明：手动转动下一个相邻齿到简易工装位置，实现粗找正。然后程序中通过自定心点实现产品自动找正

蔡司三坐标应用之蜗轮磨损检测方案

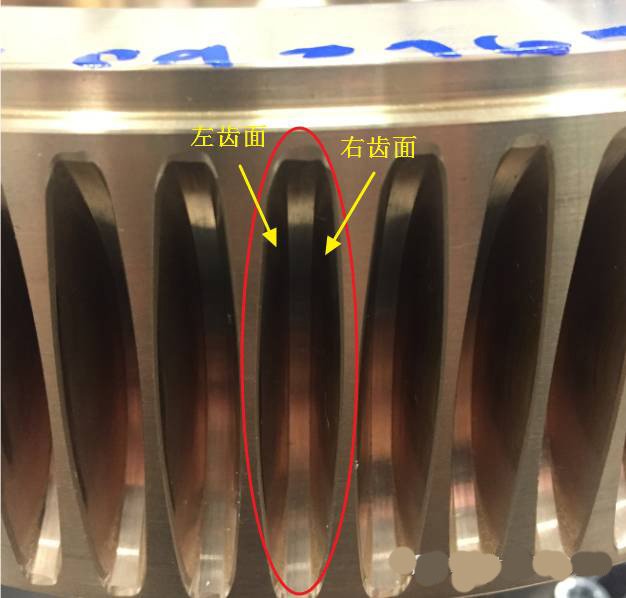

第三步：在Calypso软件中，分别定义左右齿面理论曲线，并输出曲线轮廓的大和小偏差

注：数据分析终在Piweb软件中实现，因而程序中只需要定义一个齿（左右齿面）的数据即可

蔡司三坐标应用之蜗轮磨损检测方案

第四步：测量蜗轮每个齿面，数据自动上传Piweb服务器

第五步：PiwebReportingPlus或Piweb网络版软件中定义报告模板

第六步：进行磨损偏差判定并保存输出报告

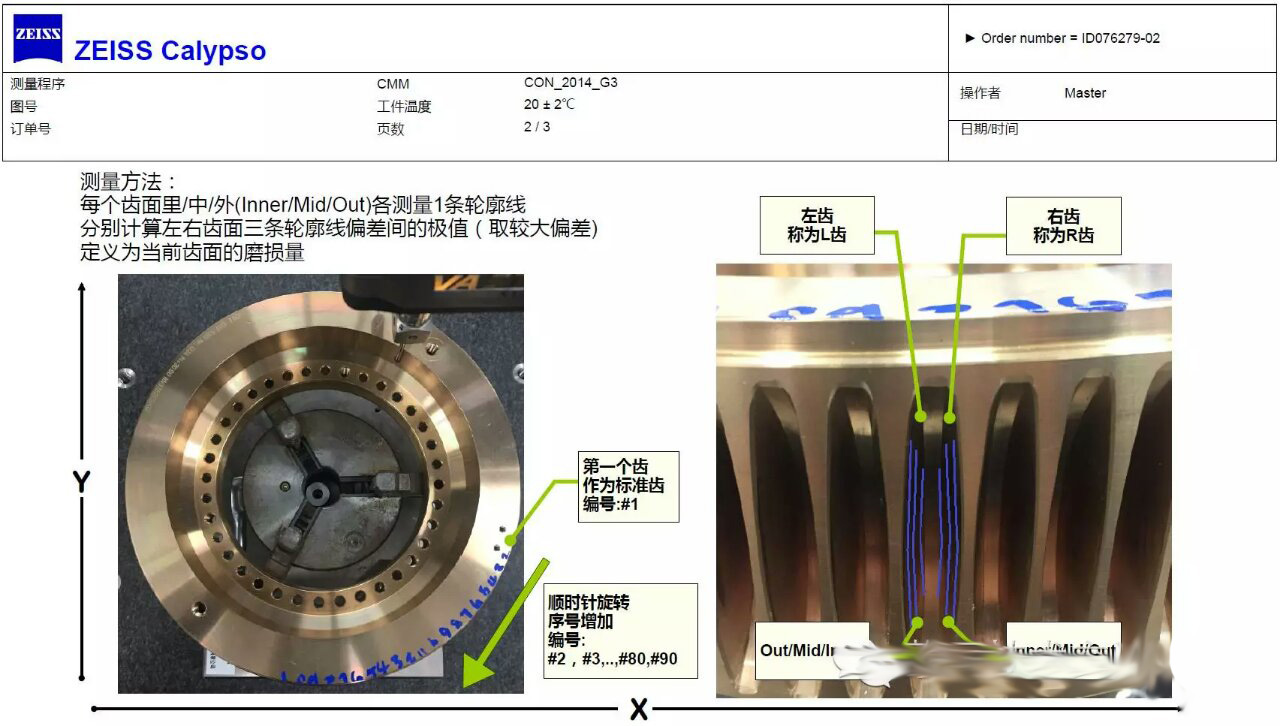

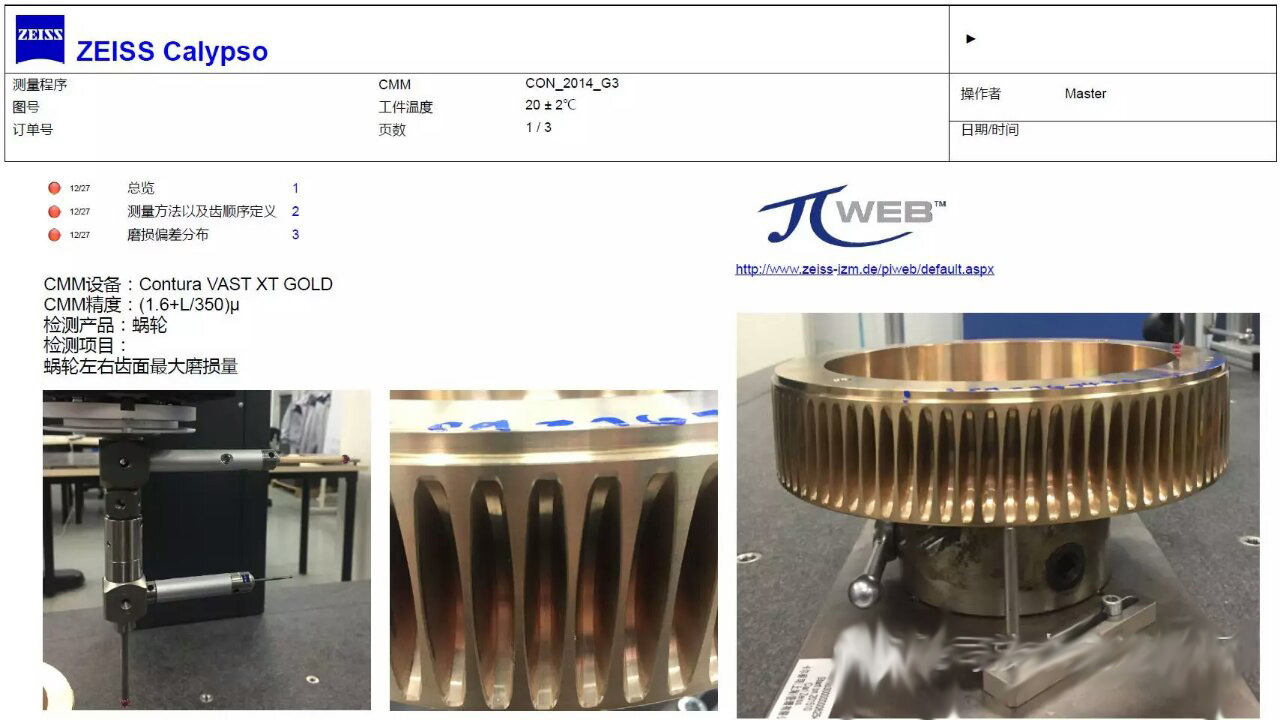

Piweb整体分析报告以及Calypso单齿检测报告：

注：PDF样板报告可以通过点击左下角“阅读原文”进行下载

1Piweb软件分析所有齿面轮廓的偏差，找出大小偏差并显示对应齿的编号

2Calypso检测所有单齿报告

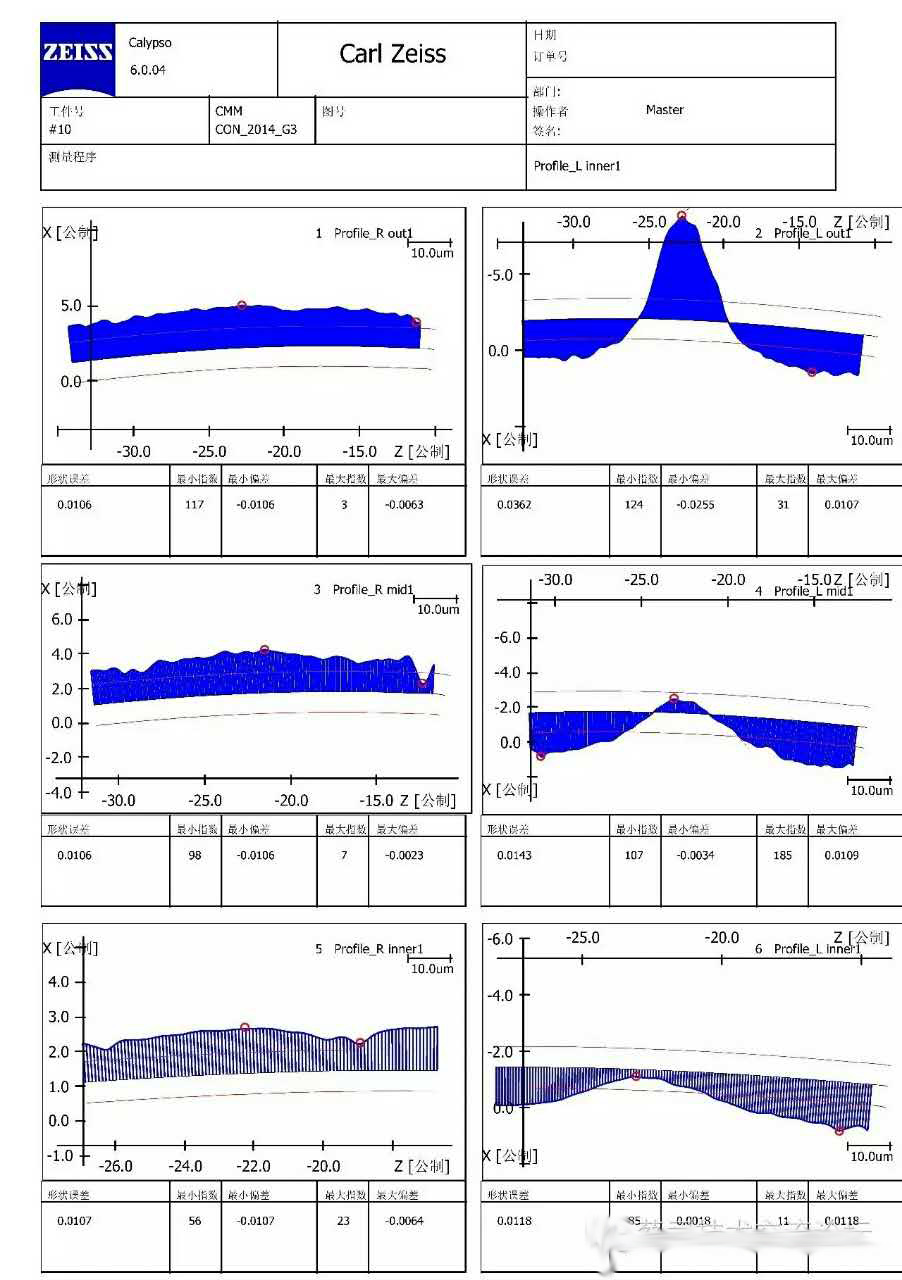

Calypso的曲线图形报告（曲线偏差图形PDF报告）

磨损明显形状偏差

蔡司三坐标应用之蜗轮磨损检测方案基本无磨损形状偏差

蔡司三坐标应用之蜗轮磨损检测方案

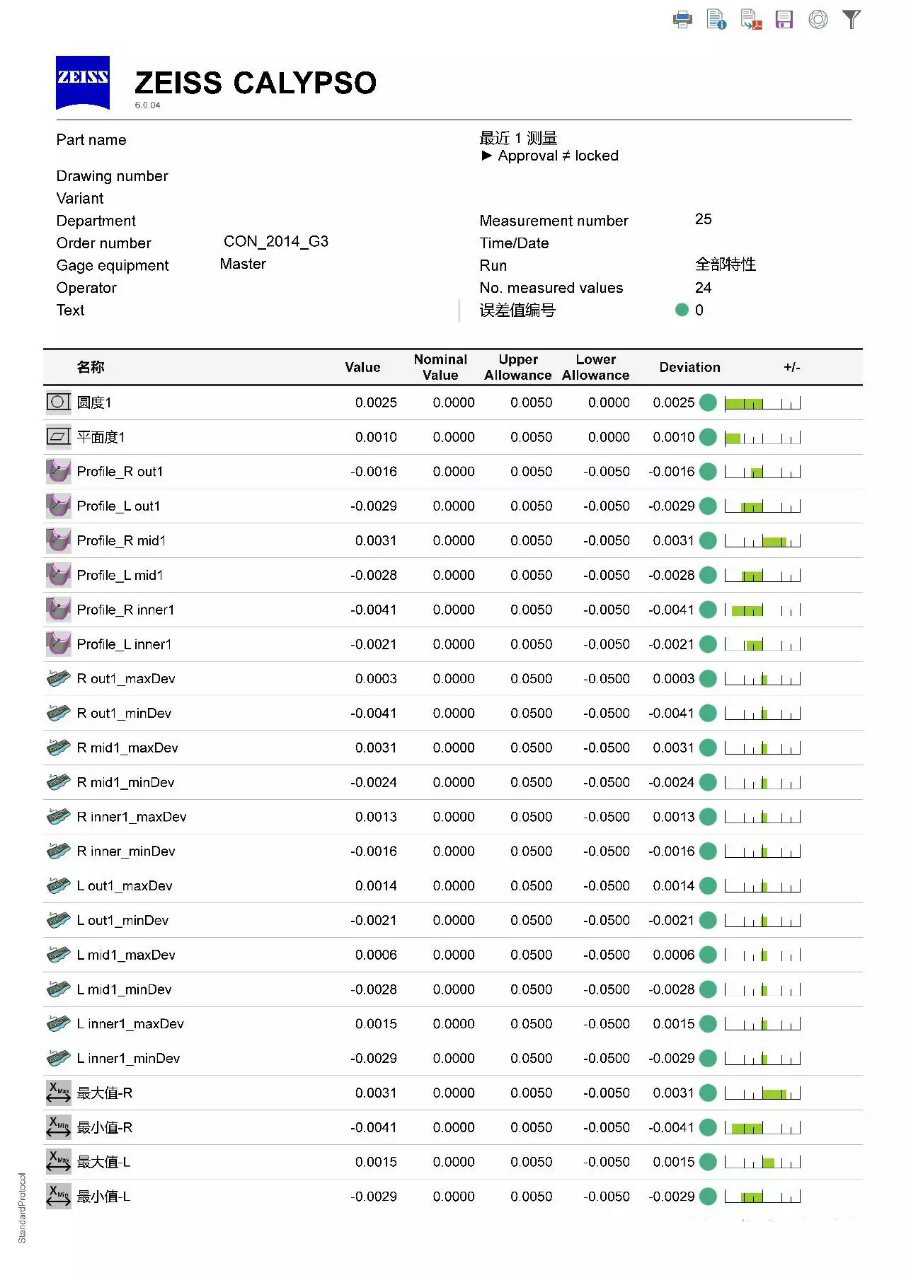

PiwebReporting的Standardprotocol报告（齿面轮廓检测数据PDF报告）

蔡司三坐标应用之蜗轮磨损检测方案
