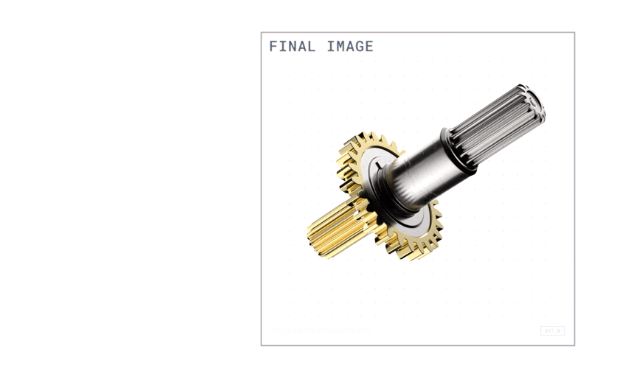

EDoF 是通过焦平面的多个图像组合成一个聚焦图像的过程。
对于传统的显微镜系统,这可能既耗时又复杂。ZEISS Visioner 1 使用户能够实时完整地看到样品,而无需 Z 轴堆叠和对一系列图像进行后处理。
独特的微镜阵列透镜系统 (MALS™) 技术可实现实时扩展景深 (EDoF)。
微镜阵列透镜系统 (MALS™) 技术
MALS 允许对高达 69 毫米的高度差进行光学检查,以便聚焦。无需 Z 轴堆叠或重新聚焦。
使用微镜阵列透镜系统 (MALS™) 使我们能够生成具有明显不同曲率的“虚拟”透镜,从而产生不同的焦平面。这是通过以精心编排的方式改变每个单独微镜的方向来实现的。
快速重塑这种“虚拟”镜头的曲率,可实现超快速聚焦和实时全聚焦成像和记录。
可用景深增加 100 倍
允许高达 69 毫米的高度差
曲率(可变)排列在平面上的反射式微镜阵列
每个微镜约为 100x100 μm
每个微镜子旋转并平移以形成具有可变曲率的光学表面
无需 Z 轴堆叠或重新聚焦
ZEISS Visioner 1 不仅简化了成像和记录任务,而且实时 EDoF 使您能够更快地检查组件,从而提供更高的吞吐量。
通过使用双手完成检查任务而不是不断重新调整显微镜,消除目镜的疲劳并更高效地工作。
由于所有内容都实时显示在单个屏幕上,因此检查任务感觉最自然,就像您感官的延伸。
