产品介绍

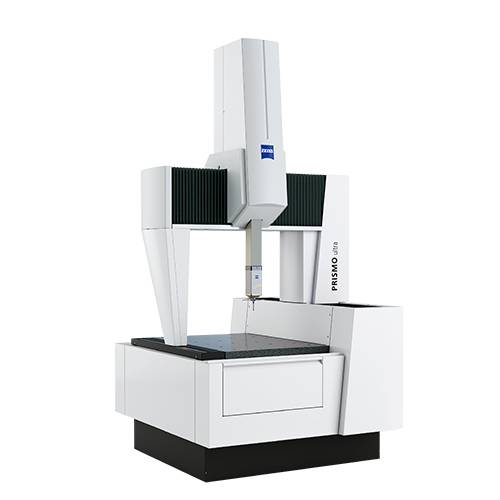

ZEISS PRISMO一测量任务的理想选择

在世界范围内，蔡司的PRISMO领航者技术已经成为在生产区域进行高速扫描并具有高精度的代名词。当必须获得高精度要求时，ZEISS PRISMO ultra成为您理想的选择。

VAST navigator领航者技术

ZEISS PRISMO领航者技术精准的高速扫描。navigator领航者技术是蔡司扫描技术的逻辑式增强的递进。在扫描过程中，在确保精度的同时，还可以自动设定最高测量速度。通过切向扫描、螺旋扫描和快速动态测针校准，大幅节省了额外的时间。

计算机辅助精度《CAA)

ZEISS PRISMO领航者技术使用计算机辅助精度技术校正机器上的所有动态影响。这在高速扫描时极大优化了精度。

在生产现场进行测量

ZEISS PRISMO的设计也可用于生产环境，从而消除了工件从工厂到测量实验室运输环节。所有关键部件实行内部研发，因此所有对操作至关重要的机器部件都实现了完美的相互匹配。

机器技术

■由碳纤维复合材料和陶瓷制成的桥架，具有重量极轻、抗弯强度极高的特性

■不受温度影响的玻璃陶瓷光栅尺

■所有轴配置蔡司四面环抱气浮轴承X轴:8个气浮轴承;丫轴:8个气浮轴承;Z轴:5个气浮轴承

■在生产区域附近使用高性能减振系统以及封闭式导轨和光栅尺

■工件重量可达5,000 kg

ZEISS PRISMO

选项

RT-AB转台

转台是坐标测量机的理想选择，特别适用于旋转对称零件，例如轴、轴承圈、齿

轮和外壳。气浮式RT-AB转台运转轻松自如，其径向和轴向跳动值以及直接驱

动的特点都令人印象深刻。RT-AB可集成于新机或旧机升级改造使用，并可以根据承载配置最大速度。经过计算机辅助精度技术(CAA )校正的定位确保最大精度。

RDS一CAA选择

因为只有少量的角度设置需要校准，使用RDS旋转式探头确保了测量的校准时间更短。

其他选项

■多测头库位架

■集成式转台作为第4轴

■使用托盘和上料系统

■靠近生产现场的测量间

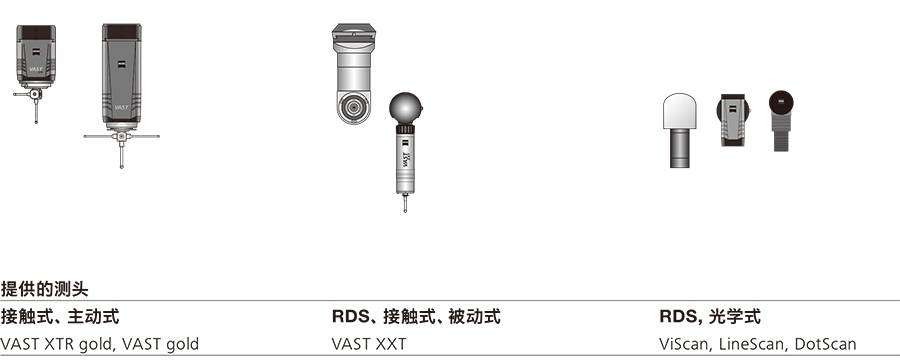

ZEISS PRISMO多测头测量平台

ZEISS PRISMO标配蔡司多测头测量平台。多测头测量平台可以在同一台机器上进行接触式和光学测量。由于所有传感器采用通用的接口，因此仅需几个步骤就可以更换传感器。

VAST gold

VAST gold测头是节省时间的navigato领航者技术的最佳配置。它将ZEISSPRISMO变成高速扫描机。测头上的优化铰链确保更高的刚性，并使用最长可达800 mm的测针加长杆。

RDS

测量位置多达20,000多个，因此RDS旋转式测座可以使操作者到达几乎所有的空间角度。因此它是测量具有不同空间方向复杂零件的理想选择。R-DS上可以使用接触式和光学传器。

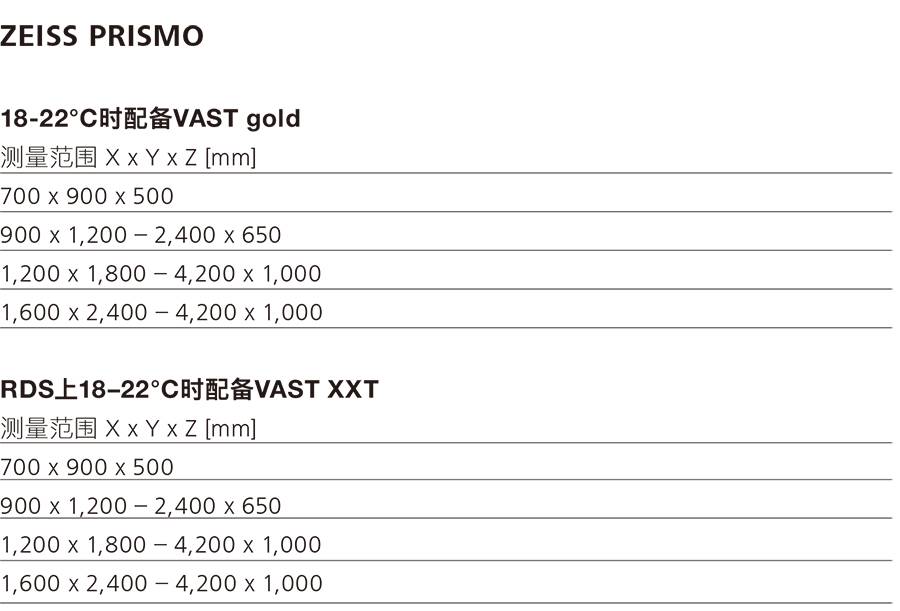

ZEISS PRISMO和ZEISS PRISMO ultra

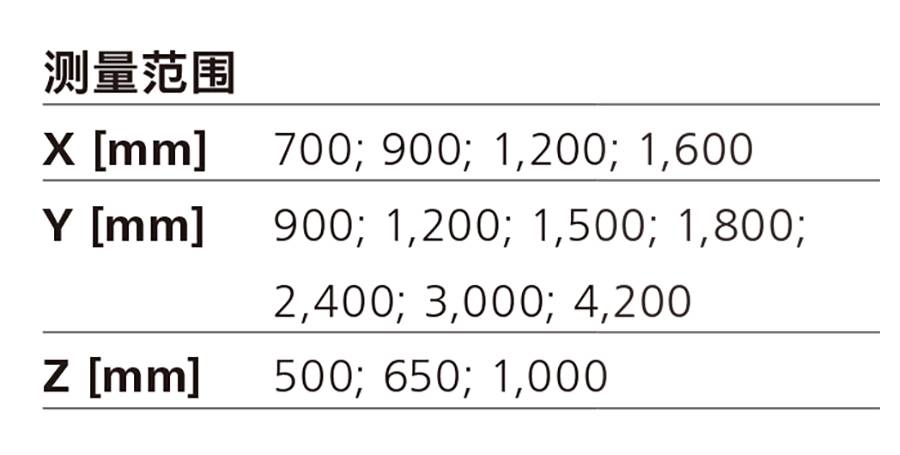

测量精度

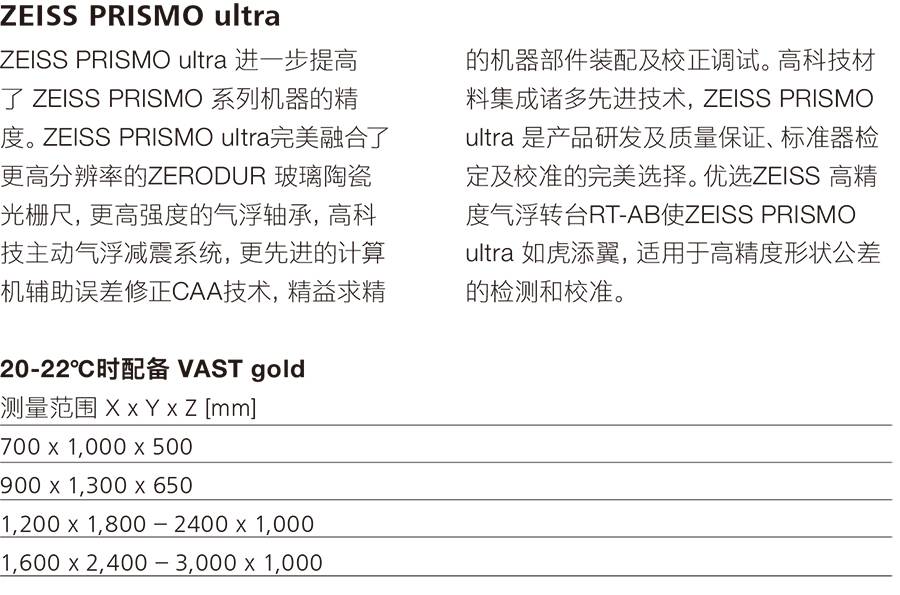

ZEISS PRISMO ultra

ZEISS PRISMO ultra进一步提高了ZEISS PRISMO系列机器的精度。ZEISS PRISMO ultra完美融合了更高分辨率的ZERODUR玻璃陶瓷光栅尺，更高强度的气浮轴承，高科

技主动气浮减震系统，更先进的计算机辅助误差修正CAA技术，精益求精的机器部件装配及校正调试。高科技材料集成诸多先进技术，ZEISS PRISMOultra是产品研发及质量保证、标准器检定及校准的完美选择。优选ZEISS高精度气浮转台RT-AB使ZEISS PRISMOultra如虎添翼，适用于高精度形状公差的检测和校准。
