专题：蔡司三坐标齿轮之圆柱齿轮

发布日期： 2021-08-19 17:42:53 阅读量： 54

齿轮是依靠齿的啮合传递扭矩的轮状机械零件。齿轮通过与其它齿状机械零件（如另一齿轮、齿条、蜗杆）传动，可实现改变转速与扭矩、改变运动方向和改变运动形式等功能。由于传动效率高、传动比准确、功率范围大等优点，齿轮机构在工业产品中广泛应用，其设计与制造水平直接影响到工业产品的质量

那么如何检测生产的齿轮是否满足设计要求？常用方法有专用型的齿轮测量中心（众多国内外品牌）的三坐标结合齿轮软件

测量（蔡司三坐标+GearPro齿轮软件）。

这里针对蔡司三坐标GearPro软件齿轮检测进行介绍，共有三章内容，分别是圆柱齿轮（Involute），圆锥齿轮（Bevel）和蜗杆（Worm）

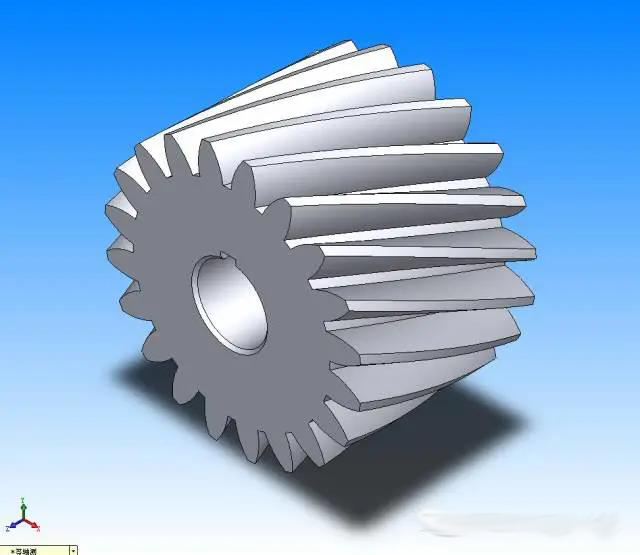

1圆柱渐开线直齿轮/螺旋齿轮（斜齿轮）

2圆柱渐开线花键（InvoluteSpline）

3圆柱直线花键(LinearSpline)

4圆柱ChamferGear

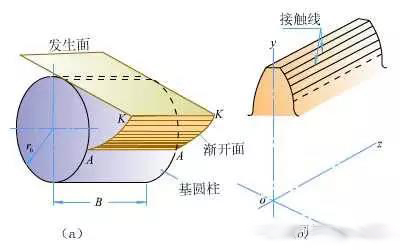

圆柱齿轮参数介绍

齿数Z-Numberofteeth

模数Mn-Module

压力角α-Pressureangle

螺旋角β-Helixangle

变位系数x-Addendummodificationcoefficient

齿顶圆dk-Tipcircle

齿根圆df-Rootcircle

三坐标检测：

通过在软件界面输入齿轮参数，即可实现检测

1测针大小的选择：测针的球径D＜Mn，模数越小，测针的直径越小。

测针规格中'ML'表示有效测量长度，测针直径越小，有效测量长度就会越短。

这对测量齿轮的影响在于：齿轮齿向（Lead）方向测量长度越短（Lead测量长度＜ML），但实际产品齿轮高度H可能较大

2.1三坐标不使用转台检测

适用模数Mn≥1的直齿轮和斜齿轮，其中部分直齿轮可以测量全部齿（测针ML＞直齿轮高度H），斜齿轮检测不测量全部齿

2.2三坐标结合转台检测

适用几乎所有齿轮，重量满足转台承重。直齿和斜齿均可以测量全部齿

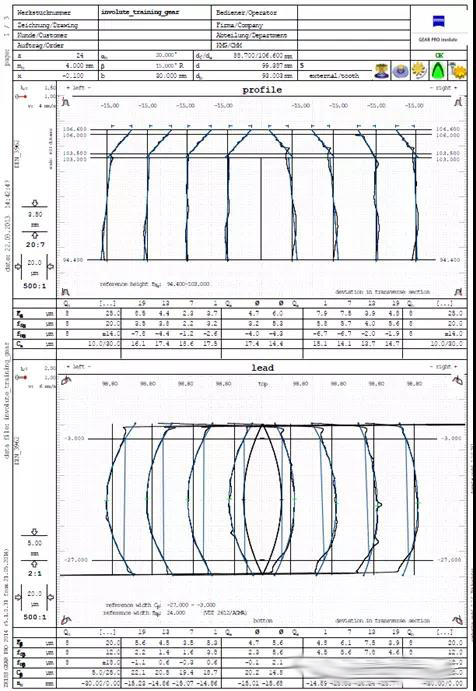

3齿轮软件检测报告

Profile/齿形:Fa齿廓总偏差；；ffa齿廓形状偏差；fHa齿廓倾斜偏差

Ch齿形鼓性修正；dc齿形修正最高点

Lead/齿向:Fb齿向总偏差；ffb齿向形状偏差；fHb齿向倾斜偏差

Cb齿向鼓性修正；zc齿形修正最高点

Pitch/周节

Fp周节累计偏差；fp单一周节偏差；fu定距偏差；Fr跳动

Rs齿厚偏差；Ss齿宽；As齿宽偏差；Es齿隙宽；AEs齿隙宽偏差

MrK半跨球距；MdK跨球距；MdR跨棒距

Wk公法线长度/跨齿距

da齿顶圆直径；df齿根圆直径
