ARAMIS 3D Camera 三维测量系统

光学三维测试

ARAMIS 3D Camera 三维测量系统

用于工业研究的三维传感器

蔡司ARAMIS 3D Camera是用于执行全场和点式测量的高分辨率光学三维测量系统。该系统具有高稳定性、工艺可靠性和易用性，适用于工业环境中的高端应用，并为各种测试任务提供合适的配置。
  • 适用于工业应用的坚固设计
  • 即使是快速测试任务也能获得高分辨率
  • 随时可用
  • 节省测试准备时间
  • 集光学位移传感器和应变计于一体
服务热线： 400-816-2811 在线留言
    Advantages

    产品优势

    ARAMIS 3D Camera 三维测量系统

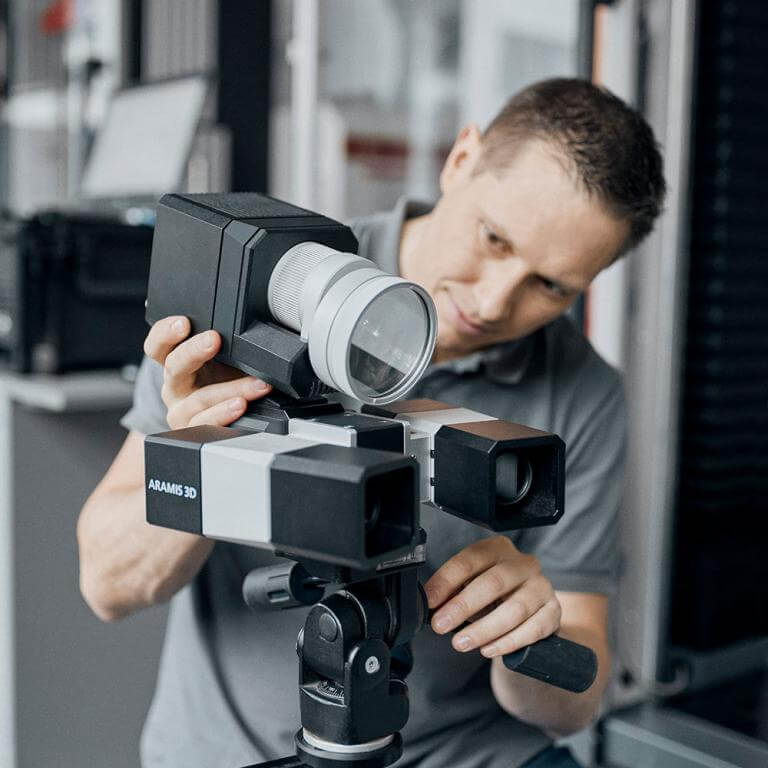

    随时可用

    坚固的机匣设计为传感器提供了稳定性，同时减少了工业应用中对传感器标定的需求。通过可更换的相机框架以及预设和认证镜头，可以快速调整测量体积，最大限度地缩短准备时间。

    ARAMIS 3D Camera 三维测量系统

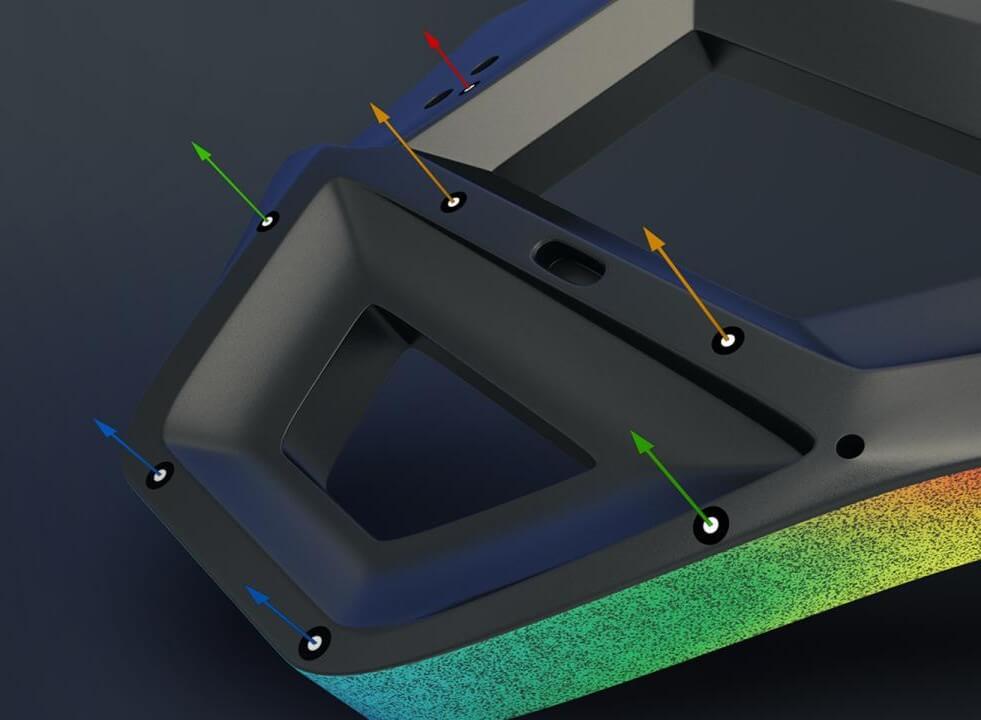

    即使是快速测试应用也能获得高分辨率

    配备高分辨率图像传感器的先进相机技术确保了测量结果的密集网格结构（高空间分辨率）。如此一来，不仅可以测量小应变，还可以测量大测量区域的局部应变效应。通过另一款传感器ARAMIS 3D Camera SRX和每秒335幅的图像记录速率，即使是动态过程也能以全分辨率捕获，并获得具有高精度的可靠测量结果。

    ARAMIS 3D Camera 三维测量系统

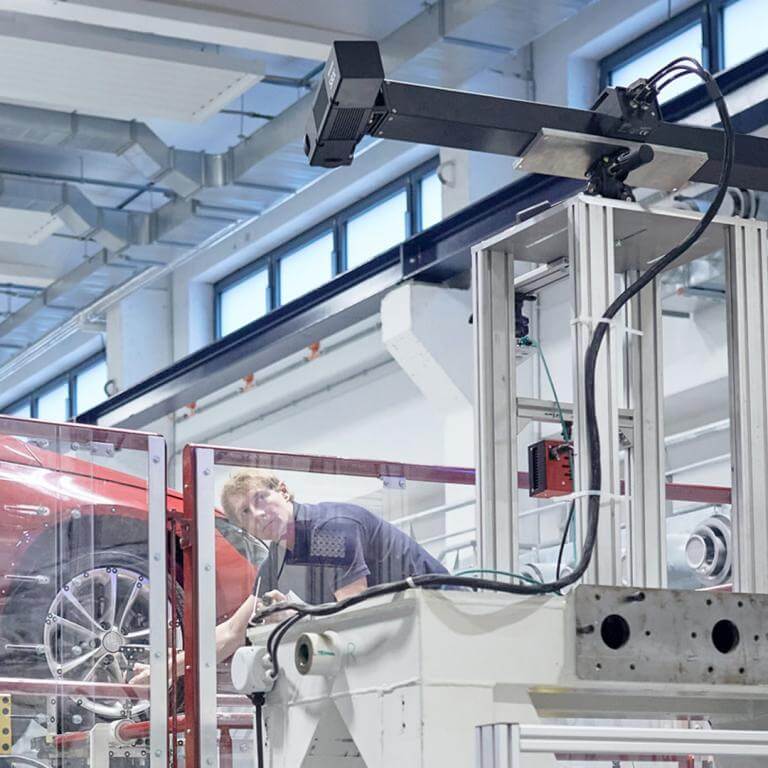

    内置于测试装置

    通过ARAMIS Controller对传感器进行控制，可保证软件和硬件之间的稳定通信，并可将外部信号集成于ARAMIS项目内。高精度PTPv2网络协议可确保参与实验的设备时间同步，即使是复杂的材料和部件测试，也能保证可靠的测量结果。

    ARAMIS 3D Camera 三维测量系统

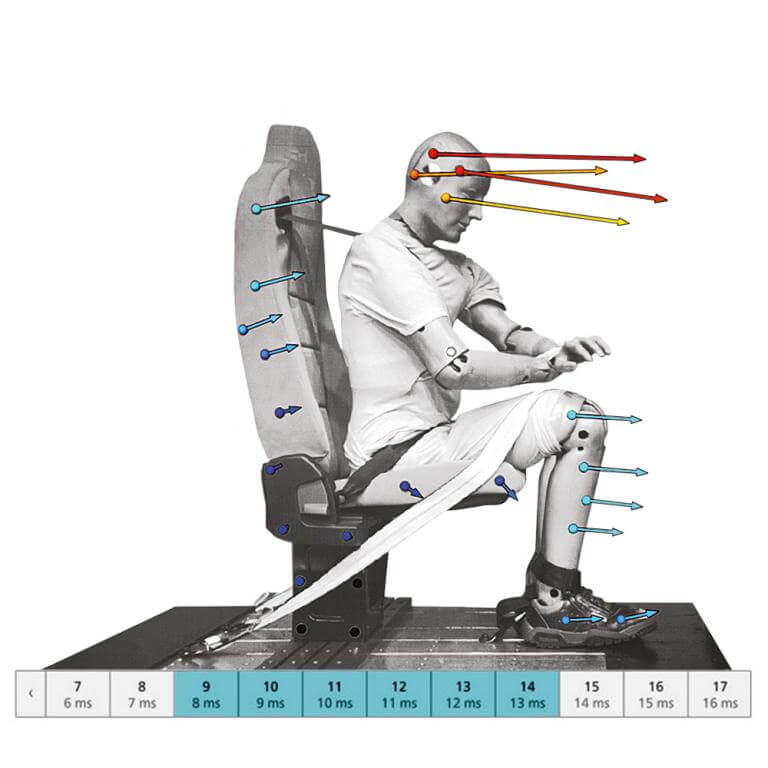

    蔡司INSPECT Correlate 运动数据中的三维位移和应变

    连续数据流的测量、分析和测量报告：每个ARAMIS系统均配备了蔡司INSPECT Correlate软件，可在整个测试过程中为您提供支持。该软件采用数字图像相关和点追踪算法，能以应变、位移或速度的形式提供高度准确的表面变化测量结果。

    Specification

    规格参数

    类别
    ARAMIS 3D Camera 12M
    ARAMIS SRX
    相机分辨率
    4096 × 3000像素
    4096 × 3068像素
    帧频（fps）
    25 fps @全分辨率
    43 fps @ 2496×2096像素（5M模式）
    75 fps @ 1/3图像高度
    100 fps @ 2048×1500像素（binning模式）
    150 fps @ 1/6图像高度
    ------------------------------
    台式电脑内存使用量
    75 fps @全分辨率
    115 fps @ 2/3图像高度
    230 fps @ 1/3图像高度
    480 fps @ 1/6图像高度
    490 fps，高清格式（1920 × 1000）
    使用内置内存（8 GB）
    335 fps @全分辨率
    500 fps @ 2/3图像高度
    1000 fps @ 1/3图像高度
    2000 fps @ 1/6图像高度
    1000 fps，高清格式（1920 × 1000）
    标准测量体积* 长度 × 宽度（mm）
    35 × 25mm至5000 × 4000mm
    70 × 50mm至5100 × 4200mm
