蔡司技术分享：计量人的计量日

发布日期： 2021-08-19 18:05:50 阅读量： 63

公司部门的小目标是购入一台高精度三坐标测量机，经济回暖，预算充足，机器终于安装到位。特地为它准备了新的计量室，里面明亮整洁，四季恒温恒湿，毕竟优良的环境能保证其精度，可是我们不禁会发问：三坐标的高精度，到底是“精”在哪儿？有什么指标么，类比于体检，通过何种方式可以对它进行检查？

三坐标的性能：

长度测量的准确性和重复性。

ISO10360-2:UsingCMMsforlengthmeasurements

准确性指测量值与其真值的接近程度。简而言之，姚明身高两米二六，同样前提条件下，一号尺子测得两米二六点五，二号尺子测得一米四七，单就准确性而言，一号尺子准确性优于二号尺子。重复性指同样前期下，正常正确多次测量，在95%概率水平两个独立测试结果的最大差值。同样量姚明身高，测了一百次，大都在两米二五点五到两米二六点五之间，只有一两次测出来一米四七，可以认为是偶然的，其重复性就在这一厘米之间。

当然坐标测量机会精确到小数点后更多位，其重复性也会更小。

不同于使用常规测长工具，坐标测量机长度测量的定义会繁杂一些。

表示在经过校准的测试长度上，获得的探针尖端与探针轴之间的横向距离L测量值的误差。根据ISO10360-2，在确定长度的测量误差时，需要我们准备量规或是步距规，在机器测量空间的7个位置测量5种不同的长度。每个长度测量3次，共产生的105个测量值，要求测量值与校准值的偏差不得超过MPE（E0），机器的长度测量性能方才是合格的。

测量空间的7个位置如上图所示，即四条空间对角线和三条面的对角线。

有没有注意到上文讲到两个术语，MPE和E0。MPE是指最大允许误差。这一项描述了需要使用校准样品进行验证实验时的测量误差。例如，长度测量误差EL就属于这种情况。EL的L可以是0也可以是150当然，也可以是其他数值。当L为0时便是E0,即上文提到的情况。

长度的最大允许误差有其标准，

表示为MPE(E0)，通常以

MPE(E0)=A+L/K或是

MPE(E0)=A+F.L/K来表示。

两种方式如出一辙，如MPE（E0）=2.5+1.5.L/333与MPE（E0）=2.5+L/222表达得是同一精度，毕竟前式的K与后式的K/L是同一数值。

了解完了这一知识，相信大家可以读懂校准报告上的这张图了。

说到这里只提到准确性，下面再介绍重复性，不过在介绍重复性前，先引入MPE最大允许误差的表弟：MPL，名叫最大允许界限。如果在测试过程中没有确定测量误差，即不需要使用校准样品进行验证实验时，则回使用MPL，重复性区间R0就属于这种情况。那么验证机器时的MPL(R0)如何得到呢？

需要使用在7个位置对5个长度进行3次重复测量所得的长度测量误差，即是上文的E0，将E0的最大值减去最小值。换句话说，我们要得到35个区间，这35个区间由5个长度和七个位置一同分隔，内部是三次没有横向探针偏移，没有额外测量工作的情况下测得的三组数据，我们将其与重复性区间MPL（R0）进行比较，确定其重复精度。

上述的检验检测，需要满足实验室必备的环境要求（如温湿度与清洁度）外，还需要所使用工件的校准不确定度，热膨胀系数。同样固定方式以及操作规范性也很重要。

三坐标对于测点的识读能力：扫描精度

ISO10360-4:CMMinscanningmode

扫描探头的扫描探测误差，以及扫描时间是我们关注的两个参数。为方便了解这两个参数的来源，我们先介绍扫描精度的测试条件。

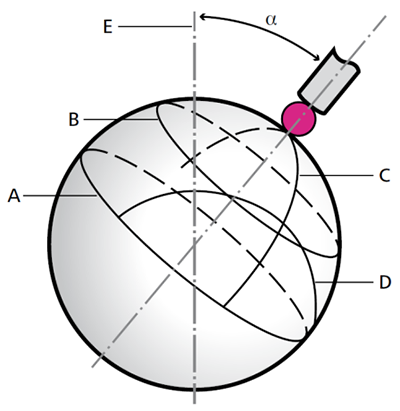

用直径为3mm的测针扫描直径为25mm的标准球，扫描四个已知的路径,配合下图：1.标准球的赤道，路径A；2.赤道平面偏移8mm的圆路径B；3.穿过极点的180度半弧C；4.将C旋转90度后再偏移8mm的另一条半弧D。赤道和极点由探针的方向定义。这里建议倾斜探针，以便扫描范围覆盖所有机器轴。

THP即扫描探测误差，指在已知轮廓模式下，扫描的所有四个截面的点，计算径向距离最大值Rmax与最小值Rmin之差。此外，距测试球的校准半径的所有单个径向距离的最大绝对误差不得大于THP的规格值。

扫描测试持续时间：τ，指从距测试球体10mm的起始位置到距测试球体10mm的最终位置的四个扫描路径的运行时间。因扫描精度和速度之间相关，所以扫描测试是一种性能测试，测试时必须为四条路径的运行时间指定时间τ。

三坐标对于测点的识读能力：探测误差

ISO10360-5:SinglestylusprobingerrorofCMMswithcontactprobesystems

测量单探针探测误差，需在一个直径为10到50mm之间的标准球的半球上，均匀地用探针探测25个单点。

PFTU：单探针形状误差。使用25个基于高斯最小二乘球面拟合的中心点的球半径距离。该测试通常在所有其他测试之前完成，因为可以通过该测试快速检测出探针系统中可能存在的薄弱环节。

PSTU单探针尺寸误差。通过计算测试球的标定直径与从25个探测点计算出的高斯最小二乘球拟合的直径之差。对于PSTU，最大允许误差未被指定，但是根据ISO10360-2，该结果可用于得出单向测量和双向测量的比较结果。
