如何进行config配置

不同软件版本的界面会有所不同，大体操作一致

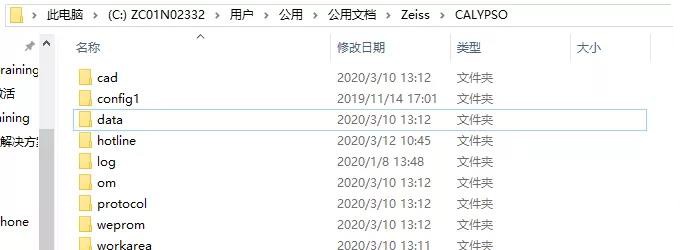

1、先找到CALYPSO安装目录，更改原先config文件夹名字，然后打开软件

2、创建CMM连接，并在窗口右侧选择管理员，更改一个名字后回车，点击添加，底部就会出现一个newconfig的CMM配置。

注意每次更改完后点击应用保存

处理建议-重新进行config配置

3、选择右侧的机器栏，选择机型和机器回零后移动距离以及测量范围即机器行程。3.1机型可以通过图片与实物做比对。3.2机器回零后移动距离一般设置为X30,Y-30,Z-30,但倘若有干涉也要根据实际情况做修改。

3.3测量范围根据购买机器的型号后附带的数字设置。

例如CONTURA7/10/6,就代表X行程700mm，Y行程1000mm，Z行程600mm。注意不要输入错误。

设置完成后点击应用保存。

如何进行config配置

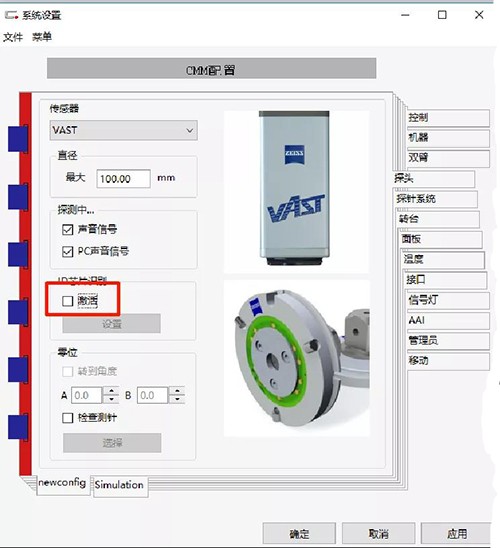

4、选择右侧的探头栏，选择传感器类型及一些探测声音设置。

4.1传感器可以通过图片与实物对比选择，直径不要更改

4.2探测声音默认勾上

4.3ID芯片识别激活取消

4.4如果选择的是旋转头，零位也不要设置

4.5检查测针不勾

设置完成后点击应用保存

5、选择右侧的温度栏，设置针对于我们的光栅的温度补偿系数。

由于桥式蔡司三坐标的光栅材料都是玻璃陶瓷的，热膨胀系数为0，所以全部填0。

假如是其他类型的三坐标，需要根据具体光栅材料考虑设置数值。

设置完成后点击应用保存。

6、选择右侧的控制栏，进行联机操作。

6.1脱机前的勾取消

6.2系统启动时重新连接勾上，这里需要注意，假如有多个机器配置，要保证，仅有一个机器配置是勾上的。

6.3点击应用保存设置

6.4后点击连接，等待机器与软件连接完成。

6.5连接成功后，重新回到CALYPSO安装目录下，就会发现新生成了一个config文件夹，建议定期备份。
