蔡司对话新能源：内燃机与电机之争

2021-08-19 16:07:43 38

嗨，测量大咖！欢迎来到蔡司Vlog，今天我们来聊聊新能源汽车。我们正在探索一些新的行业技术及应用，在蔡司的我们对此非常兴奋。这些新兴技术也是未来的发展趋势。

在开始介绍新能源汽车之前，首先，让我们先了解一下在道路上行驶的不同车辆类型。

我们都知道ICE，即内燃机汽车或燃油车。我自己就有一辆，它是1964款福特野马，是一台原装汽车。我个人非常喜欢这些老式内燃机汽车。从福特和大众汽车出厂后就一直在使用这类内燃机。这些都是我们喜爱的汽车，并且都已经开了几十年了。

第二种汽车类型是PHEV，即插电式混合动力汽车，通常人们简称为混动汽车。目前也有约20年的发展史了。未来，我们还会有BEV汽车，即纯电动汽车。

回过头来看，我们已经知道什么是ICE，那我们来谈谈插电式混合动力汽车与纯电动汽车之间的区别。

插电式混合动力汽车实际上就是两种不同类型车辆的结合体，既有一台内燃机引擎，也有一台驱动电机引擎。也就是说，它同时配备了驱动电机和发动机，以及用于驱动两种动力装置的大型齿轮箱。过去，大多数车辆都是将电动机用于档和第二档。接着在第三、第四、第五和第六档时切换到内燃机。当然，内燃机采用的是大型齿轮箱，而这正是它令人感兴趣的地方。

内燃机发动机的转速介于6,000-7,000rpm之间。rpm是指每分钟转速。客观地说，车轮通常每分钟旋转800转。动力传动装置或变速箱需要将6,000-7,000rpm的转速，切换降低至800rpm。电动汽车的驱动电机能够以20,000rpm的速度转动。因此，两者之间的差异非常大。

但有趣的是，这些齿轮箱必须拥有强大的动力。原因在于，它不仅需要将动力源从电动机切换到内燃机，还需要在动力输入从大约20,000rpm降至约6,000-7,000rpm时，做很多事情，保证两种输入将驱动力传递至车轮，也就是将其输出转速达到每分钟800转左右。看起来并不难，这些插电式混合动力汽车似乎可以轻松达到该转速，实际上实现这一过程非常困难。这是因为要在不同转速下切换，还要让驾驶员在切换发动机时不会有顿挫感，这就要求拥有可靠的质量。因此需要进行大量精准的工程设计和测量。

当然，我们一直在学习和研究这方面的技术，各位都有所了解。下面我们讨论一些更有趣的技术。

当人们从插电式混合动力汽车，一种内燃机与纯电动汽车的结合体，切换到纯电动汽车后，你会发现，车内组件的数量越来越少了，驱动机构和运动部件也有所减少。尽管如此，纯电动汽车全时以20,000rpm的转速工作。虽然零件减少，对这些零件的质量提出了更高的要求。

由于这些部件不停地运转，如果没有质量，精细的工艺，结果可以想象，就会出现严重故障。

我们意识到，从内燃机发展到混合动力汽车，再到纯电动汽车，其中面临着许多挑战，同时测量要求也开始发生改变。

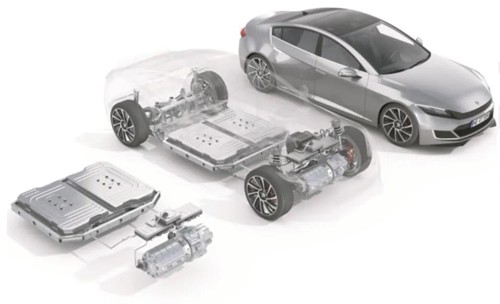

时至今日，汽车内发生了许多变化，而不仅仅是换装了发动机。我们这里有一辆装有发动机的汽车。当我们换为混合动力汽车时，我们需要在引擎仓中安放一块蓄电池，通常是放在壳体中。但当我们改用纯电动汽车时，你可以在底盘上，从头到尾装满蓄电池。我们在车架上安装有电池托盘。

在过去，车架只是一些焊接件，其作用是保持车身平直。而现在，它们必须为蓄电池提供支撑。当然，谈到固定电池和车架安全性，就要求这些零部件必须防水、防火，且具有各种保护措施。它们必须确保安全。因此，车辆底部的这些新式托盘/车架面临着更多的测量挑战，这也是我们在处理内燃机车辆时从未遇见过的挑战。

在改用纯电动汽车时，我们测量车身的方式也开始发生变化。现在，由于必须对这些车架进行精准测量，并且首先要确保其质量和安全性，因此，我们必须进行100%的检测。这是一个大趋势。质量保证环节正在由质量实验室转移至生产车间。我们开始需要使用机器视觉等技术进行100%检测。使用三坐标测量机等工具定期进行标定检测。现在，大部分测量都是使用光学技术在线进行测量。另外，我们使用了一些新设备，因为电动汽车有大量的电池。之前，我们仅在研发阶段使用某些显微镜设备。而现在，由于必须测量表面形貌，因此，我们在生产中全面使用了显微镜设备。随着我们转变测量方式，蔡司也理所当然地融入到其他一些变化趋势中。其中一项变化就是现在配备了电动机。而以前是内燃机，现在是电动机。两者之间存在巨大的差异。

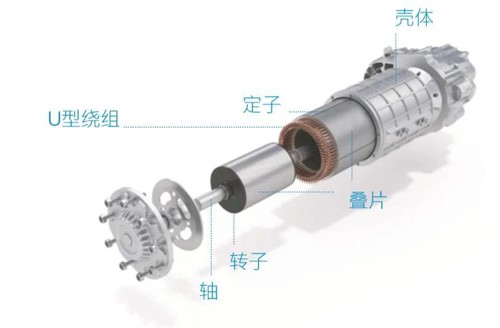

首先，在研究之前我错误地以为每个车轮需要一个电机驱动，但并非如此。每两个车轮可以使用同一个电机驱动。如果你打算开发两轮后驱汽车，或前驱汽车，则可以使用一个电动机来驱动后轮。如果你想要全四轮驱动汽车，就需要安装两个电动机-前后各一个。每个电动机中都有一个定子。这些定子中均内置有发卡。我们稍后会专门介绍发卡。每个定子中有100到400个发卡。这些发卡均由铜制成，非常精密，也十分重要，其作用是让电流保持流通。而这正是诀窍所在。如果其中任何两个发卡相互接触，就会短路，从而使整个电动机发生损坏。因此必须对每个发卡进行测量。如果弄错一个，整个电动机就会出现故障。现在，要知道，随着我们从内燃机汽车经由混合动力汽车过渡到全电动汽车，车内部件发生了很多变化。不仅仅是发动机，还包括整个车架以及对其进行测量的测量设备。所有一切都在发生变化。令人欣慰的是，内燃机目前已经达到平稳状态。尽管混动汽车或叫插电式混合动力汽车已经问世约20年，但在未来5年左右仍有进一步发展的空间，对于我们来说，这是一个好消息，因为它结合使用了两种技术。但在不久的将来，我们相信所有汽车都将是纯电动汽车。当然，我们也在为此而做准备，以完成所需的测量任务。

告一段落，以上是围绕新能源汽车的综合介绍。继续观看本视频博客，我们可以更深入地了解前面所探讨的不同应用。现在，何不亲自了解一下在实际中测量发卡的应用呢？我们开始吧。

好的。我们之前介绍了新型电动汽车中的某些新组件，其中包括电动机。我们现在看到的是测量发卡的应用。

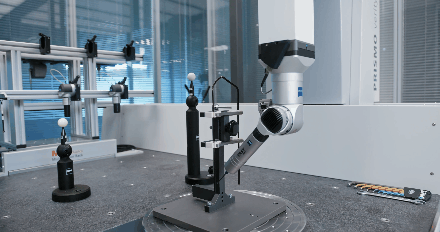

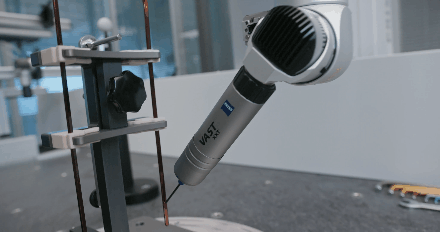

首先，我们选择用于测量发卡的设备是PRISMOverity。我们还配备了DotScan探头。之所以需要使用DotScan，有以下几点原因。

首先，测量中很难接触到零件，如果接触该零件，就会使其发生变形。当测量发卡到轮廓部分，我们都需要充分契合。可以通过DotScan实现无接触测量，从而测量轮廓，并进行对比。通常，轮廓的精度要求达到约1.5mm。除测量发卡的轮廓外，我们还必须测量铜件的漆层厚度。这些发卡是由铜制成，并且涂有半透明漆。如果铜发卡接触其他铜件，则会使整个定子发生短路。因此我们薄薄涂上一层漆，大约40微米厚。但令人担心的是，由于会产生弯曲，漆层会变薄。如果漆层过薄，这些铜线就会发生接触，整个定子可能会短路，终导致报废。

我们可以借助DotScan对漆层下的铜进行测量，接着测量漆层的表面，即可获得漆层在整个轮廓的厚度分布。选用PRISMO进行测量的另一个原因是我们可以将DotScan安装在该设备上。我们首先测量铜，接着再次测量漆层的表面。
