蔡司三坐标测量机日常维护保养维护须知

发布日期： 2021-08-19 09:10:29 阅读量： 116

三坐标测量机日常维护保养

一、三坐标测量机的组成：

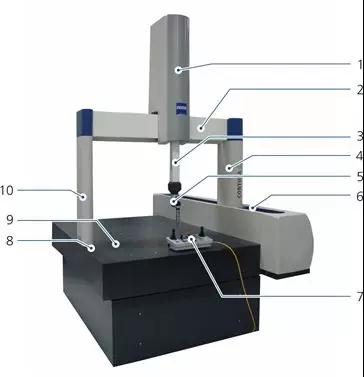

下面的图表明CONTURAG2系列产品三坐标测量机构造。

1、检测轴保护罩

2、承重梁

3、检测轴

4、推动设备侧的立杆

5、摄像头含有探头组

6、推动设备侧上的滑轨

7、操作面板

8、滑轨

9、测量操作台

10、滑轨侧的立杆

二、三坐标做维护保养的目地

1、确保测量运作期内的安全性

2、避免停机时间

3、确保精密度的测量。

4、为了更好地维持长期性达到这种规定，则务必对三坐标测量机维护保养。

注意：只容许由专业技术人员实行维护保养工作。专业技术人员务必接纳过有关该三坐标测量机的专业学习培训，才能够由这种技术专业专业技术人员开展各类维护保养工作。

5、维护保养周期一般是多久

2次维护保养中间的间隔时间在于应用的经常水平。一般地说迟在2000运作钟头以后开展一次维护保养。

三、三坐标维护保养的注意事项

三坐标测量机经久耐用且便于维护保养，但并并不是彻底可免于维护保养。比较敏感的三坐标测量机测量系统要求一定水平的洁净度。探头部件或规范陶瓷球上细微的尘土细颗粒物很有可能危害到测量精密度。此外务必每日维护保养测量操作台。维护保养对策包含按时清理和查验好多个构成部分。

四、保养平日的防范措施

1、因为空气压缩而造成环境污染部件。

2、因为尘土细颗粒物很有可能比较严重危害敏感度部件作用。

3、清理本三坐标测量机时，请不要应用空气压缩。

注意事项：

1、所应用的清洁液务必可以融解植物油脂且不允许具备腐蚀。

2、保护性的维护保养內容中包含维持待测量的产品工件清理。产品工件上不可含有生产加工残余物(比如金属材料屑、油)和沒有尘土。在将产品工件置放在测量操作台以前务必清理整洁操作台。

3、例举要维护保养的构成部分。必须依据不一样安装地址的状况，留意维护保养的頻率。

五、测量操作台维护保养对策

1、产品工件或工装夹具及其测量操作台的支撑表层务必保持干净。支撑表层下的细颗粒物很有可能危害测量精密度。此外很有可能造成产生测量操作台和产品工件表层损害。

2、注意产品工件很有可能因为操作台油腻感的表层，造成从工作中台子上滑掉，造成意外伤害的风险。

3、挤压成型砸到脚、腿擦伤皮而炎症。在测量操作台和产品工件上不允许有润滑脂膜。

4、消除测量操作台和产品工件上的植物油脂和粘油的化学物质。

1.请使用吸尘机消除大的细颗粒物。

2.然后用柔和的清洁液清理测量操作台。

注意事项：

1、不允许有清洁液残余物维持在测量工作中台子上。

2、滑轨是测量操作台的构成部分且理应同测量操作台一样维持整洁，因为滑轨上的环境污染或损害很有可能造成四面环绕着气浮机滚动轴承的损害。

3、尘土颗粒物和压印上的小毛边均很有可能导致四面环绕着气浮机滚动轴承的损害。

4、每日清理滑轨一次，必需时能够每日数次。

5、在螺纹孔和外螺纹中很有可能造成产生尘土堆积。为了更好地保证外螺纹处于完好无损情况，理应用吸尘机排风螺纹孔中的污染物质。

6、测量杆部件很有可能造成产生环境污染，比如尘土颗粒物。此外检测产品工件时，关键在扫描仪时，产品工件上的原材料很有可能吸咐在探头部件上。

7、日常务必小心地处理探头，假如应用超强力很有可能使探头部件和测量杆中间的铆接松脱且测量杆很有可能造成产生弯折或彻底断裂。在清理时不必强制性粗暴实际操作。

其他注意事项：

1、当不应用探头时，请将探头存放在一个安全性地址，好置放在原包装中。

①用不掉毛的毛巾清理测量杆部件。

②清理时假如必需请应用清洁液。

2、不允许有清洁液残余物维持在探头部件上。

3、消除铝锈

当产品工件原材料吸咐在探头部件处时，可以用独特的水溶液消除该吸咐层。用浓度值10%NaOH-水溶液(氢氧化钠溶液)或浓度值10%KOH-水溶液(三氯化铁溶液)消除铝锈。由于其很有可能因为浸蚀在测量杆上粘合探头部件粘的铆接原材料，因此水溶液不可以功效过长期。在清理时务必采用以下对策：

①请带上胶皮手套和护目镜。

②在二种水溶液中间拆换一块毛巾(比如纯棉布毛巾)并且用毛巾清理探头部件。

③优效性马上自来水清洗测量杆部件并使测杆部件干躁。

4、标准陶瓷球

为了更好地能够保证无偏差地顺利校正，规范陶瓷球务必整洁且沒有损害。

①用不掉毛的毛巾清理规范陶瓷球。

②清理时假如必需请应用清洁液。

5、不允许有清洁液残余物黏附在规范陶瓷球上。

6、探头玻璃吸盘

探头玻璃吸盘务必细心维护保养、防止环境污染，当不应用该探头玻璃吸盘时，则要将探头玻璃吸盘存放在一个沒有尘土和脏污的地区，比如木柜或抽屉柜中。

7、清理：

可以用一块干躁或湿冷的毛巾擦洗探头玻璃吸盘。

①用柔和的清洁液清理探头玻璃吸盘。

②对其开展干躁，防止在触碰时空气氧化锈蚀。

维护注意的事项

1、不允许有清洁液残余物维持在其上。假如残余很有可能比较严重危害探头玻璃吸盘作用。

2、探头玻璃吸盘和摄像头的探头玻璃吸盘夹装孔务必细心维护保养，防止被环境污染。

①要是没有探头组坐落于探头玻璃吸盘夹装孔，则能够清洗摄像头探头玻璃吸盘夹装孔的安全防护盖，或当该摄像头不应用时。

②要将摄像头存放在一个沒有尘土和脏污的地区，比如木柜或抽屉柜中。

3、可以用一块干躁或湿冷的毛巾擦洗摄像头。

4、有脏污在探头玻璃吸盘夹装孔上时：

①用柔和的清洁液清理探头玻璃吸盘夹装孔。

②然后将探头玻璃吸盘夹装孔干躁。

5、不允许有清洁液残余物维持在探头玻璃吸盘夹装孔里。很有可能比较严重危害探头玻璃吸盘夹装孔作用。

6、照明灯具体和摄像镜头务必沒有环境污染也无夹层玻璃表层的纹影，用不掉毛的干躁毛巾或一把小软毛刷清理夹层玻璃表层。

LineScan电子光学摄像头

7、摄像头上的激光器-发送对话框务必沒有环境污染也无夹层玻璃表层的纹影，用不掉毛的干躁毛巾或一把小软毛刷清理对话框。

8、货位架：可以用吸尘机吸脂货位架和探头储放货位并且用柔和的清洁液清理，消除清洁液的全部残余物。

9、防护罩，可以用吸尘机吸脂保护罩并且用湿冷毛巾擦洗。

10、注意不允许将防护罩拆除。

11检查措施

请检查探针组

彻底的保养三坐标测量机包括检查所用的组件。

为使测量工件准确，则要定期检查探针组。

1请定期检查探针。

2当吸附有颗粒物或形成润滑油膜时，则要清洁测杆组件。

3当探针损伤时，则要进行更换。

清洁或更换控制柜中的过滤毡垫

通过一个风扇冷却控制柜的内部。该风扇位于右上部。吸风口位于左下部。两个开口上都有过滤毡垫。至少每季度清洁一次或更换吸风口的过滤毡垫。同样要清洁或更换出风口的过滤毡垫。

1吸风口带有空气滤清器

2出风口；风扇和空气滤清器

1请拆下过滤器盖板。

2清洁过滤毡垫或更换毡垫。

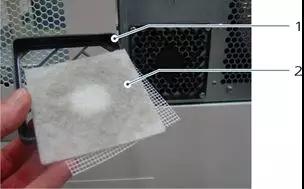

1、过滤器盖板

2、过滤毡垫

3再次将过滤器盖板安装在控制柜出风口之上。

清洁或更换控制柜过滤毡垫

将通过一个风扇冷却控制柜内部。该风扇位于其背面上。至少每季度清洁一次吸风口中的过滤毡垫。

控制柜；右侧

1、空气滤清器

2、不干胶标牌带有更换或清洁过滤毡垫的提示

3、空气滤清器

1拆除过滤器盖。

2清洁过滤毡垫或更换毡垫。

控制柜；空气滤清器

1、过滤器盖

2、过滤毡垫

3再次将过滤器盖装回到控制柜出风口之上。

检查压缩空气过滤器

在维护单元中至少有两个过滤器。三坐标测量机标准配置有一个精过滤器和一个超精过滤器。必须定期检查这些过滤器。通过透明的过滤器盖可以识别污染度。

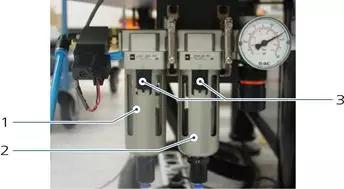

压缩空气供给维护单元

1、精过滤器带有过滤器芯

2、超精过滤器带有过滤器芯

3、解除卡锁机构

迟应在运行2000小时之后更换过滤器。当过滤器芯在此之前已经严重变色时，则要更换过滤器芯。订购过滤器芯时，请致电热线电话或蔡司专业服务工程师进行联系。在过滤器中使用各种不同类型的过滤器芯。

更换过滤器

小心

在承受压力时，取下过滤器盖有人身伤害的危险。

•在维护单元上作业之前，首先将压力卸荷。

•切断车间的压缩空气供给的管路。

•请保证管路中的压力卸荷。

•建议客户邀请专业人士处理该清洁工作。

1向下推动并保持住解除卡锁机构。

2过滤器盖拧开并取下。

3清洁过滤器盖。

4更换过滤器芯。

5再次安装过滤器盖。

在更换过滤器之后可以再次接通压缩空气。
