三坐标测量机基本原理，三坐标在精密检测中的应用

发布日期： 2021-08-19 08:39:14 阅读量： 43

三坐标测量机（CoordinateMeasuringMachining，通称CMM）是近50年发展趋势起來的一种效率高的新式高精密测量仪器。它的发生，一方面是因为全自动数控车床、数控车床效率高生产加工及其愈来愈多繁杂样子零件加工必须有迅速靠谱的测量机器设备与之配套设施；另一方面是因为电子信息技术、电子信息技术、数据控制技术性及其精密机械加工技术性的发展趋势为三坐标测量机的造成给予了技术性基本。

当代CMM不但能在电子计算机控制下进行各种各样繁杂测量，并且还能够根据与数控车床互换信息内容，完成对生产加工的控制，而且还可以依据测量数据信息，完成反向工程。现阶段，CMM已普遍用以机械加工行业、汽车产业、电子工业、航天航空工业生产和国防科技等各单位，变成工业化检验和品质控制不能缺乏的全能测量机器设备。

因为它实用性强，测量范畴大，高精度，高效率，特性好，能与柔性制造相互连接，已变成一类大中型高精密仪器，故有'测量管理中心”之称。

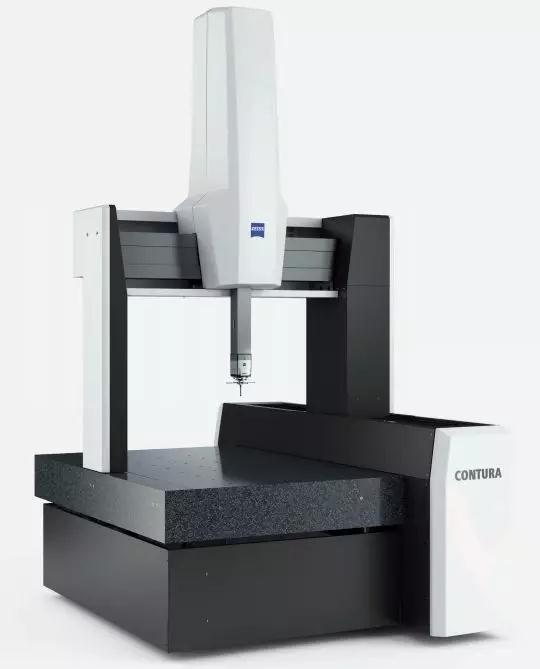

在高精密测量行业，法国梅帝•蔡司(CarlZeiss)企业的CONTURA商品（如下图所示）因其在硬件配置和手机软件配备上具备的优点，促使持续扫描仪测量和反向工程测量达到高精密测量的要求。

法国ZEISS蔡司CONTURA系列产品三坐标测量机

三坐标测量机的基本上原理

几何图形量测量是以点的座标部位为基本的，它分成一维、二维和三维测量。三坐标测量机的基本概念是将被测零件放进它允许的测量室内空间，高精密地测到被测零件在X、Y、Z三个座标部位的标值，依据这种点的标值历经电子计算机数据处理方法，线性拟合产生测量原素，如圆、球、圆柱体、锥体、斜面等，历经计算能力得到样子、形状公差以及他几何图形量数据信息。

CONTURARDS三坐标测量机的构成和特点

1）测头系统软件：

测头系统软件包含摄像头、玻璃吸盘、探头、读值头、光栅尺。

2）硬件配置控制系统软件：

C99控制柜，具有辅助设计偏差调整作用，可对CMM和感应器做即时的动态性调整，获得精密度的結果。

电气设备推动系统软件，包含电动机、磨擦滚、带钢、传动带、气垫cc（气浮机滚动轴承）、支气管、过滤装置、压力表、减压阀。

3)其他机械零部件

包含花岗石橱柜台面、三轴滑轨、减振垫、支撑点基架、Z轴均衡汽缸、继电器等。

数据处理方法系统软件（CALYPSO测量手机软件），运用此软件，可把CAD数据信息转化成测量程序流程，进而得到准确的检验计划方案。

三坐标测量机在高精密检测中的运用

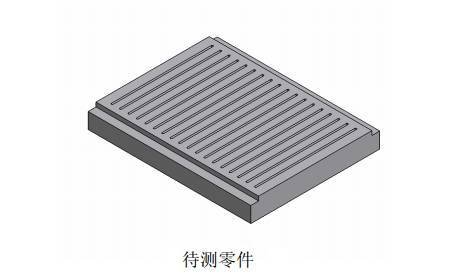

现阶段运用CONTURARDS三坐标测量机，对下面的图所显示产品工件的开了好几条间隙的表层开展了平整度的几何图形测量。

测量程序流程的定编运用了Calypso测量手机软件强劲的敞开式离线程序编写作用，这类程序编写方式的益处一是只需将设计方案工作人员设计方案的CAD图纸文件立即键入到测量手机软件中，就可以开展程序编写。无须等产品工件生产加工进行后才能够开展程序流程测量，可进一步提高工作效能。第二是在程序编写进行以后，能够在CAD自然环境中立即启用程序流程开展仿真模拟测量，对程序流程开展认证，找到运作全过程中发生的不正确测量途径和采点，与此同时对程序流程开展调整，将具体测量中很有可能发生的难题降至低，确保了测量全过程中的安全系数。

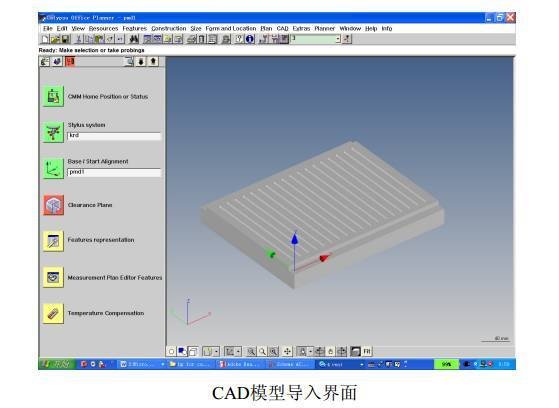

离线程序编写时测量手机软件应设定为脱机工作方式。最先将事先在CAD自然环境下创建的实体模型立即导进测量手机软件中（如下图）。该测量手机软件选用了图形界面可视性页面，简要实用，包括了基本上的CAD作用，如变大、变小、移动、转动、上色（黑影）等作用，手机软件的立即的CAD插口，适用全部关键的CAD文件格式，不容易造成尺寸公差难题及精密度的损害。

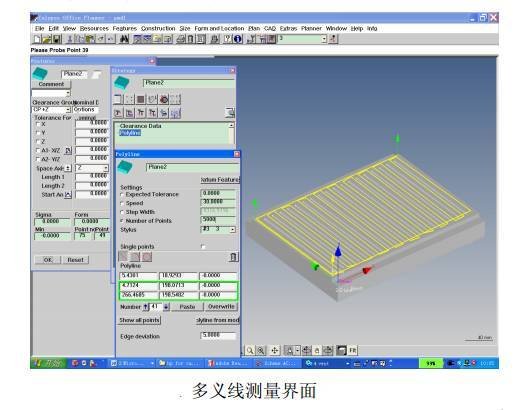

第二步创建产品工件平面坐标逐渐测量。平面坐标的创建选用常见的线面点（3-2-1）方法，随后挑选平面图(Plane)测量原素，双击鼠标该平面图原素，对在其中测量对策开展设定。因为被测平面图较为独特，上边并排有好几条间隙，而正由于这般才导致平整度偏差存有概率。为了更好地获得全方位的测量結果，依据深度广度平均分的标准将测量途径挑选为多意线（Polyline），那样使收集到的点尽量的遮盖到全部平面图上。应用电脑鼠标在产品工件实体模型上点一下所需采点的部位，这时产品工件实体模型上面表明所采点的部位以及矢量素材方位。依据所测量的几何图形因素的必须，可开展数次采点。当采够所必须的等级后再在采点对话框圆心明确，系统软件可能推动虚似测头开展采点，并线性拟合出需测的几何图形原素以及图型。多意线测量页面如下图所显示。

下一步解决测量途径多意线再开展详尽的设定，在其中包含各自依据具体情况对探头速率及其收集的点的数量的设置，然后应改动平面图原素的评价方法，设定为小二加法并挑选除去粗壮偏差，明确就可以。

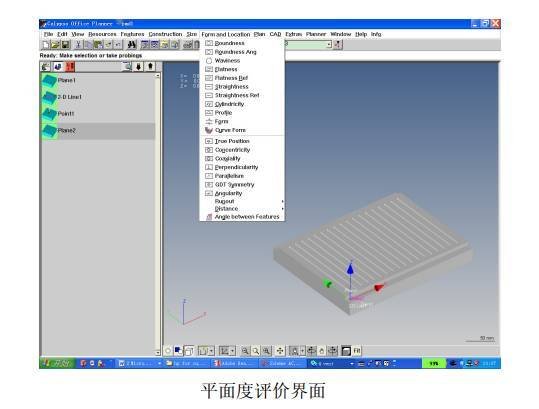

原素测量进行后，解决测量几何图形平整度开展点评。在菜单中选择样子和形状公差中的平整度，随后双击鼠标该平整度标志，挑选测量完的平面图原素，键入设计方案尺寸公差标值明确进行。平整度点评页面如上图所述所显示。

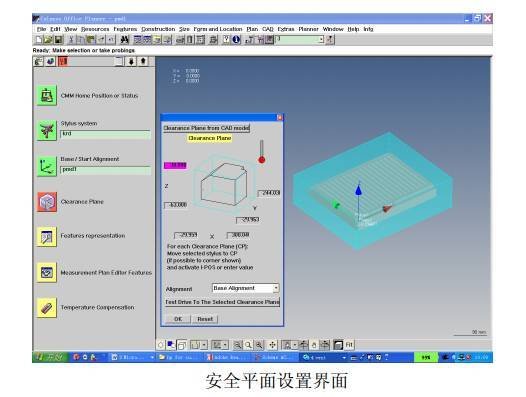

在测量程序流程自启动以前，为了更好地避免在具体测量中产生探头与被测产品工件出现意外撞击应设定安全性平面图，如下图所显示。

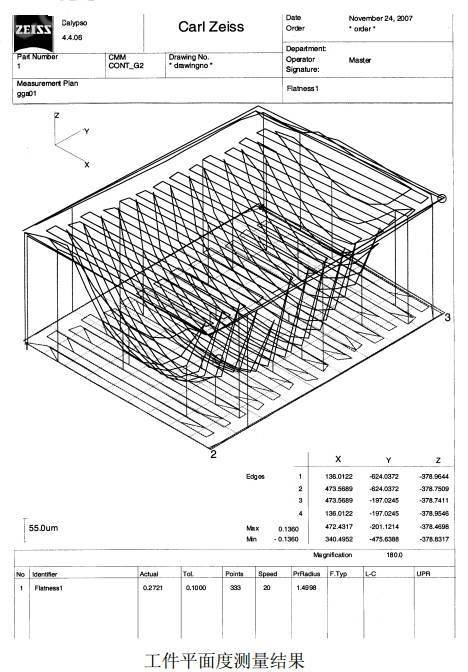

后将定编进行的测量程序流程储存，根据联网具体测量，获得如下图的平整度测量的結果汇报。从汇报中能够形象化的获得有关的测量原素和座标标值及全部测量数据信息。客户可依据必须得出具体规格、尺寸公差值、与标准偏差的误差、偏差状况等详尽的信息内容，对汇报头自身界定，储存后可随时随地调取。

根据运用三坐标测量机在对产品工件的测量运用中，效率高收集到很多、详尽的测量数据信息，完成了之前用其他测量产品工件平面图衡量具（如刀口尺等）没法完成的作用，三坐标测量机具有了高精密高软性及其出色的智能化工作能力。在高品质商品的生产制造中应用高精密的三坐标测量机可降低测量偏差，确保商品的精密度和品质，达到设计方案与生产制造的必须，加重了解并能够更好地把握其原理和特性对进行并扩展武器装备研发中高精密零部件的产品质量检验终将充分发挥重特大的功效。
